EL VUELO

UFFFF y UFFFF y notese que estoy gritando :), hace muchísimo que no escribía una entrada, el día de hoy solo es para motrar una figura que aparentemente es sencilla, pero requiere mas trabajo del que se imaginan, mucho modelado y un papel muy fino.

Ya la había hecho una ocasión atrás pero el resultado no fue satisfactorio, hasta esta ocasión que sinceramente me encanto :) probablemente por que la hice yo :P, bueno sea lo que sea, a continuación las fotos.

Ahora el detalle de las patas, sinceramente lo que me encanto de esta grulla es que es capaz de sostenerse sobre una pata.

y por ultimo una toma aérea :).

Nos vemos y saludos.

Algo de CPS

Bueno hace mucho que no escribo por aquí, eso es debido a que no había tenido tiempo y también a la desidia =( ja ja, sin embargo he decidido sacudirme la flojera y dar una pequeña explicación de los llamados CP's (crease pattern), traducido al español como patrones de plegado, estos han tomado mucha fuerza en el mundo del origami ya que varios creadores se han ido alejando de los clásicos diagramas y ahora al crear una figura lo que muestran es el CP.

¿En que consisten los CP's?

Los patrones de plegado no son mas que el cuadrado, rombo, o figura geométrica inicial con lineas marcadas en el, las cuales representan los dobleces que se deben llevar a cabo para llegar a la figura deseada o a la base de dicha figura.

Hay autores que son generosos con nosotros =) y en sus CP's nos muestran el tipo de doblez que representan las lineas, ya sean monte o valle y otros autores simplemente colocan el CP de sus figuras, dejándonos no solo la tarea de realizar la base, sino tambien la labor de averiguar el sentido de los pliegues.

Y como una imagen dice mas que mil palabras:

Leon de Komatsu


con su respectivo cp


Deinonychus, Satoshi Kamiya

Su Cp.

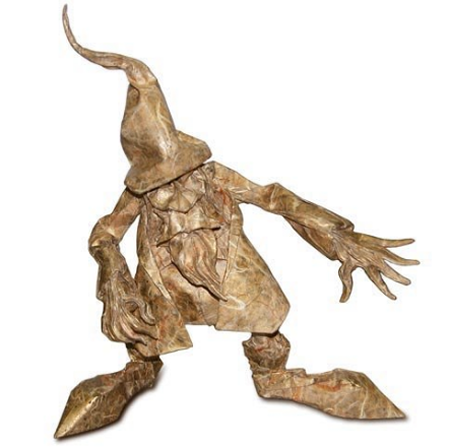

y por ultimo el duende de Eric Joisel, una magnifica figura, de la cual pienso hablar en la siguiente entrada.


El Cp.


Nos vemos y hasta la proxima.

Phu Tran Rose

Si tal como su nombre lo dice XP, he terminado la rosa de phu tran, como un regalo a mi novia, esta rosa es un gran regalo, bueno al menos eso fue lo que me dijo jajaj XD, phu tran cambio el centro y añadio unos hundidos para crear mas petalos, bueno para que vean a lo que me refiero muestro el resultado final y una breve explicacion de como la lleve a cabo.


Bien empezemos con la explicación primero hacemos todas las partes por separado:

• rosa
• tallo
• hojas
• calix


Para la rosa:

El diagrama que utilice para llevar a cabo dicha rosa lo encuentran de la siguiente forma, se van a la pagina de google estando ahi buscan phu tran rose les despliega la lista de resultados, en donde podemos observar que la segunda opcion dice UNTITLED, damos click en ella y listo tenemos el diagrama de la rosa, cualquier duda que llegaran a tener no duden en comentarlo.

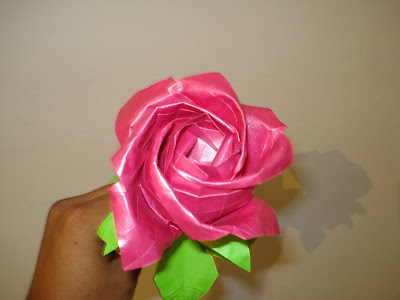

Aqui unas fotos de la pura rosa.


Para las hojas:

Segui el diagrama de Kawasaki, reconocido autor por el hecho de haber implementado el pliegue con giro en la rosa y de hecho a partir de este pliegue se baso phu tran para la suya, se podria decir que es una rosa kawasaki modificada y espero no estar ofendiendo a alguien con mi comentario. Bueno el diagrama lo encuentran en el Libro ORI-WORLD de Kawasaki




Para el calix:

Use el que recomienda sebastian arellano en su blog, la entrada es la siguiente:
http://sebastianorigami.blogspot.com/2008/02/mtodo-lermeo-para-hacer-rosas-de-papel.html

Para el Tallo:

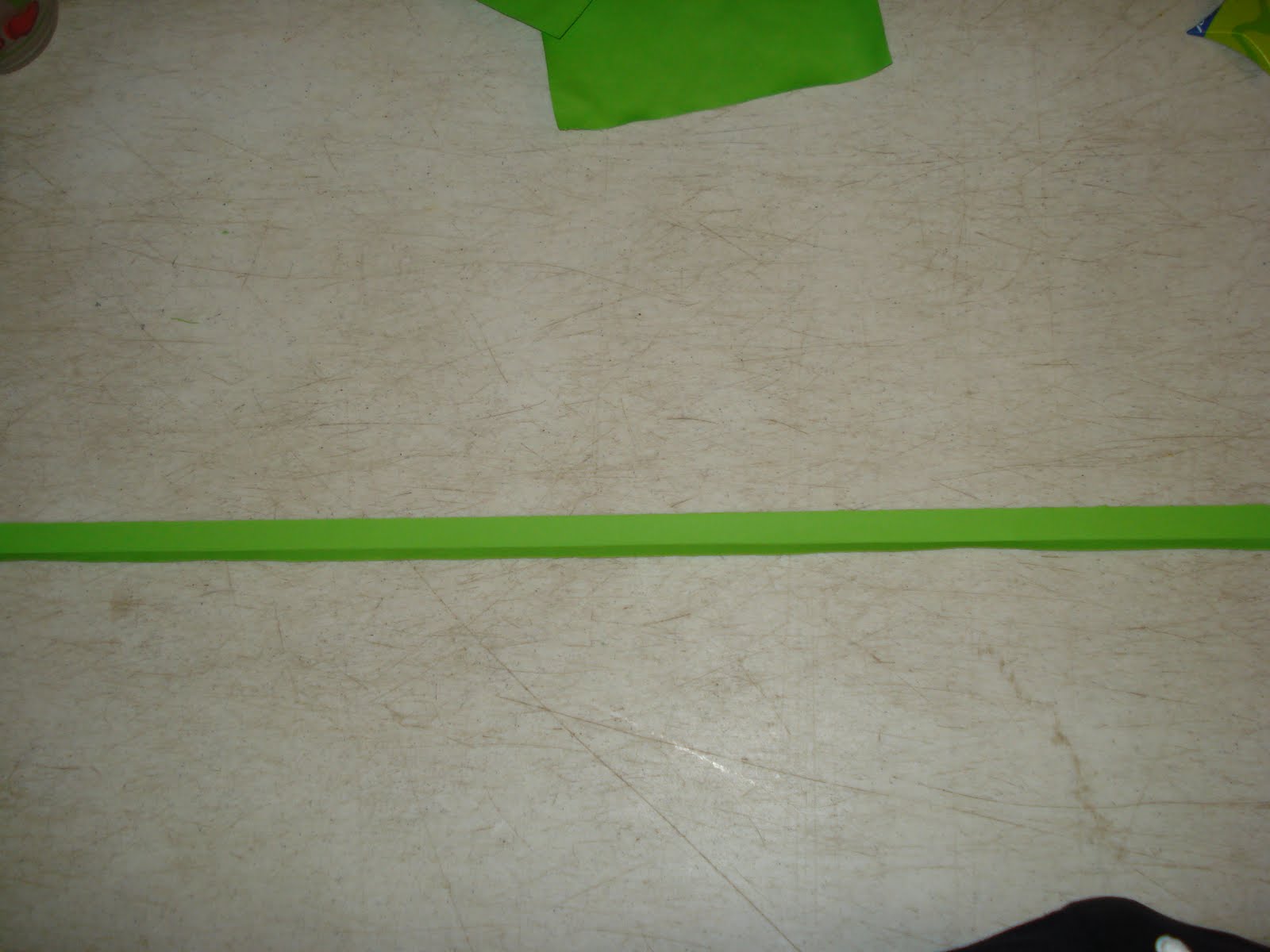

Use un rectangulo de 10 x 30 cm le unte CMC creo ?? jaja, bueno use Tilosa, la cual la consiguen en los negocios donde venden papel tapiz para cocinas, salas etc. la cual segun se es un 95% CMC, he hize un tubo el cual espere a que secara para que la CMC haga su efecto. Secando este tubo se pone sumamente duro en este estado haremos el ensamble de las demas piezas este tubo lo introduciremos dentro del calix y al tubo le añadiremos las hojas las cuales seran fijadas por medio de unas tiras embarradas de CMC el resultado sera el siguiente:
Haciendo esto se ensamblan todas las parte y listo. Mas fotos. :D

















Si desean realizar las espinas para el tallo me base en las que satoshifan hace las cuales estan en su album Flickr.

Nos vemos y hasta la proxima.

Insoladora uv con leds

Curioseando en Ciberdespacio me encontre con un metodo de creacion de PCB´S (Placas de circuito impreso) el cual consiste en una insoladora de rayos uv, me anime a realizarla ya que el metodo de la plancha me castra lo suficiente para impulsarme a haber hecho esta. se puede hacer de dos formas usando tubos de luz negra.

Tal y como se ve en la imagen, sin embargo estos tubos son algo elevados en sus precios y pues sus dimensiones ya son de fabrica, por lo tanto decidi realizar dicha insoladora por medio del segundo metodo que es usando leds ultravioleta.

Al hacerlo de esta forma se obtienen dos ventajas inmediatas:
+ El costo es menor.
+ Las dimensiones las manipulamos nosotros.


Bien comencemos...

Materiales para la insoladora.

• leds uv en mi caso (56)

I= 20mA (corriente directa)
V= 3.2 V
20º de ancho de haz.

• resistencias de 120 ohm (16) y una de 330.
• placa cubierta de cobre.
• terminal block de 2 pines.
• minitaladro
• fuente
• vidrio muy delgado (en mi caso use uno de un escaner que ya no servia)

• cautin etc...

Utilizando los datos anteriores del led uv y la siguiente imagen hacemos los siguientes calculos para saber a que distancia colocar unos de otros.

a: sera la distancia que deseamos que exista entre los leds y el cristal
b: separacion entre los leds.

ejemplo:

a= 8 cm
tan (20º)= b/a entonces b = 2.91 cm

Por lo tanto los leds estaran a 2.9 cm uno de otro creando un arreglo de 7 x 8, el calculo de las resitencias a utilizar es muy sencillo pondremos 3 leds en serie eso es:

3.2v x 3 = 9.6 V

12V - 9.6V = 2.4 v

Nos sobran 2.4V por lo tanto requiere de una resistencia

2.4 / 20 mA = 120 ohms.

Teniendo ya todos los datos lo siguiente es hacer el diseño de la pcb. Para la simulacion utilice este programa:

BRIGHT SPARK
lo pueden descargar de aqui:
http://www.4shared.com/file/23521440...ght_Spark.html

y este es el link del foro de donde lo descargue

http://ba-k.com/showthread.php?t=954027


video de como funciona tal programa:

http://nwc.genieonline.com/files/BSfilm1.html

ya con todo esto les presento la placa y el artwork y ya no escribo mas que ya es tarde XP



y por ultimo el artwork en pcb wizard.

http://www.4shared.com/file/239553507/f3332cc3/insoladora.html

para el que no tenga el pcbwizard

Bien por el momento es todo, hasta la proxima entrada... en la siguiente pondre lo que falta que es la caja y las primeras pcbs usando este metodo, nos vemos

inauguración

Buenas noches a todos, se preguntaran por que noches esto es ya que es en las noches cuando navego en el ciber..despacio, el motivo por el cual he abierto este blog es por que me lo pidieron en la escuela XD, sin embargo hace tiempo que tenia pensado hacerlo para publicar comentarios opiniones o tutoriales de diversos temas por los cuales me desvelo, de ahi el nombre del blog, los temas a tratar seran Origami, electronica lo poco que se de ambas o o cualquier tema que considere interesante, asi que solo me queda invitarlos a este viaje ... tambien debo decir que soy flojo asi que probablemente no haga entradas muy seguido XP, nos vemos
